株式会社 片岡機械製作所
https://www.kataoka.co.jp/- 6-611東6ホール
- 展示テーマ
-
生産現場の自動化・効率化 - 出展分類
-
- 包装機械／荷造機械
- 包材加工機械
- 包装関連機器
- 物流機械・関連機器
- Pick Up
-
-
新製品
-
実演あり
-
メンバー
こんな分野の方々におすすめ
- 商社
- 受託製造・包装
- 包装機械・関連機器
- 包装材料･容器
- 印刷
展示製品

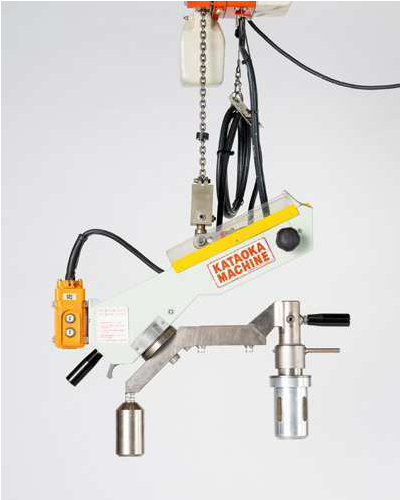

９０°反転吊り具
スリッターで巻き上がった製品を機械から取り出し、内包装後、縦積み段ボール箱に入れる作業に最適です。
弊社スリッターであれば、ジブクレーンの柱を機械に取付可能です。
ジブクレーンとのセット販売も行っております。
0.5トン未満のクレーンの設置届は不要で、操作も資格は必要ありません。
製品仕様
最大幅： 500mm
最大径： φ600mm
最大重量： 50kg
動作： 昇降は電動、旋回と移動は手動。
紙管： 3インチ紙管。 巻が緩くて紙管から抜けてしまうロールは取り扱いできません。

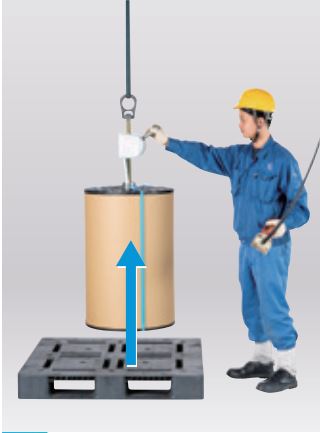

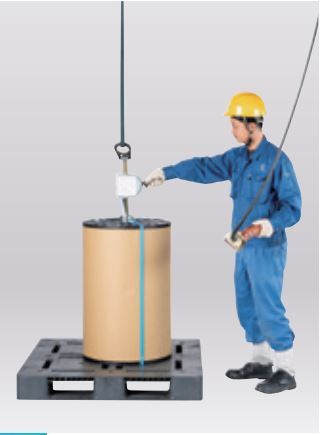

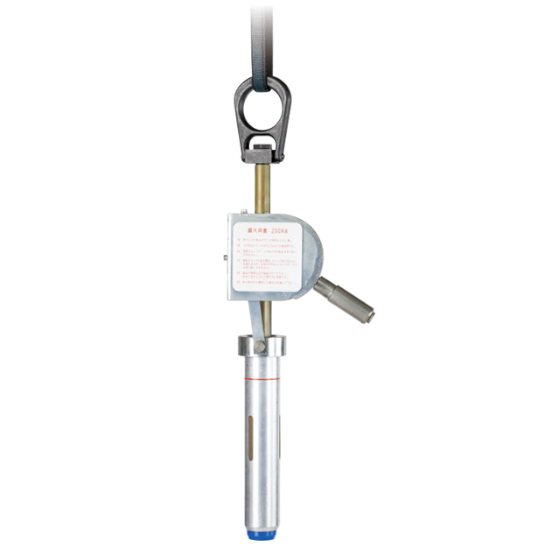

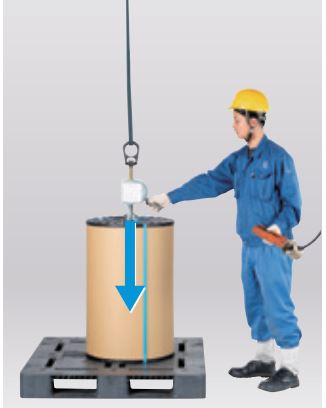

ホイスト対応吊り具
パレット縦積みロールをホイストで簡単に移動できます。
エアや電気が必要なく、すぐにご使用頂けます。
軸径がφ66mmですので、内キャップによっては付けたまま移動できます。
製品仕様
最大幅： 1200mm
最大径： φ600mm
最大重量： 300kg
動作： 昇降はホイスト。
紙管： 3インチ紙管。 巻が緩くて紙管から抜けてしまうロールは取り扱いできません。オプション仕様の紙管抜けを防止する治具をご使用下さい。

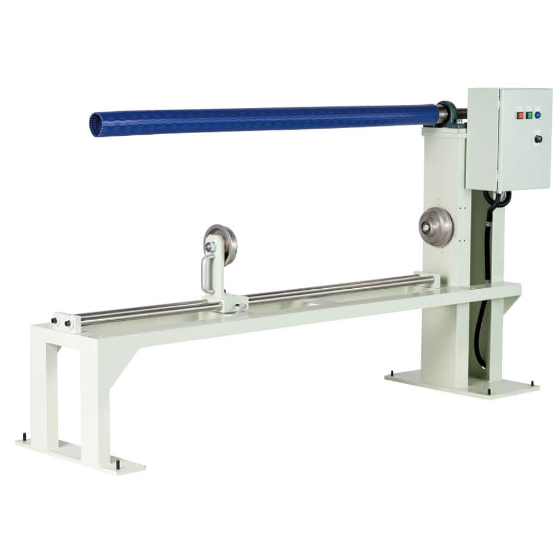

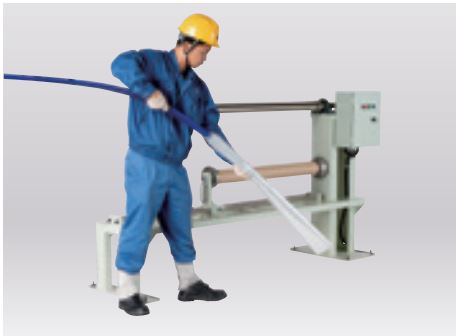

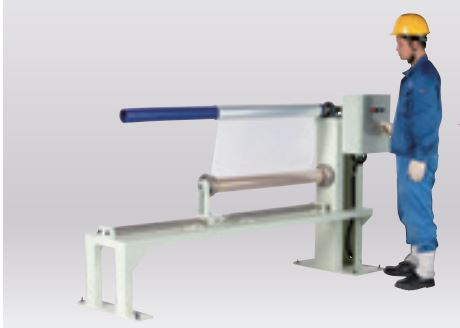

コアレス残紙巻取機
カッターを使わずに、プラコアや紙管を傷付けずに残紙を取り除くことができ安全です。
残紙がコアから外れない場合には自動停止しますので、他の作業を行えます。
残紙が無くなると自動停止します。
コアレス機能で、巻き取ったフィルムだけ捨てられます。
２本の残紙を同時に取り除くことができます。
３、６インチコアの両方対応可能です。
製品仕様
巻取最大重量： 20kg、安全に取り出せる重さまで。
最大コア幅： 1600mm
電源： 単相 100V
ケーブル長： 制御盤より 6m

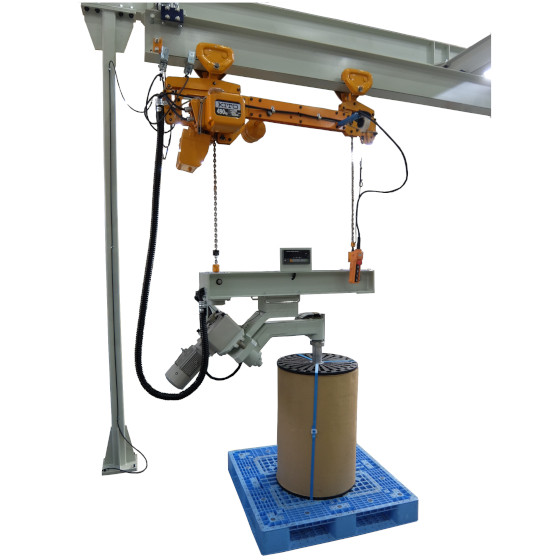

２点吊り式９０°反転吊り具
・ロールの紙管の内側に、機械的な拡縮シャフトを挿入して吊り上げ、反転させることができます。
・縦置きのロールを吊り上げ、反転させて横置きにします。 また逆に、横置きのロールを吊り上げ、反転させて縦置きにします。
・ロールを倒したり起こす際の端面の傷みや、オペレ最大重量： 200kg
最大径： φ600mm
紙管： 3吋紙管、内径76.2ｍｍ 巻が緩くて紙管から抜けてしまうロールは取り扱いできません。
動作1： 昇降と90度反転は電動、移動は手動。
動作2： メカチャック用のラグが一定以上出ていないと垂直に旋回しないインターロックがあり、チャック忘れで旋回して原反が落下させることはありません。
動作3： ロードセルが装備され、軸にかかっている荷重がデジタル表示にて可視化され、水平状態での軸の引抜作業が容易になります。ーターの作業負荷軽減に効果的です。

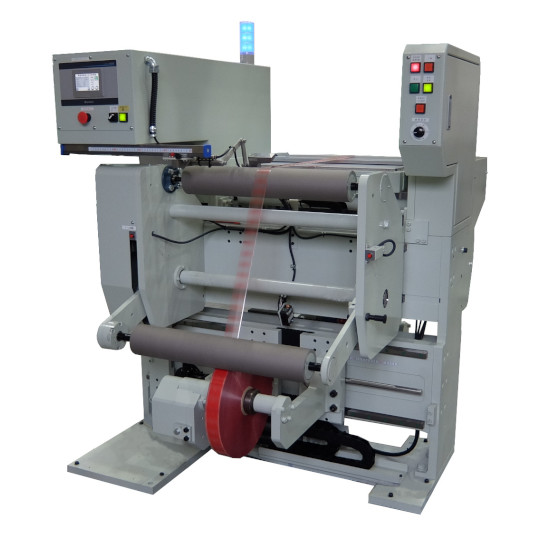

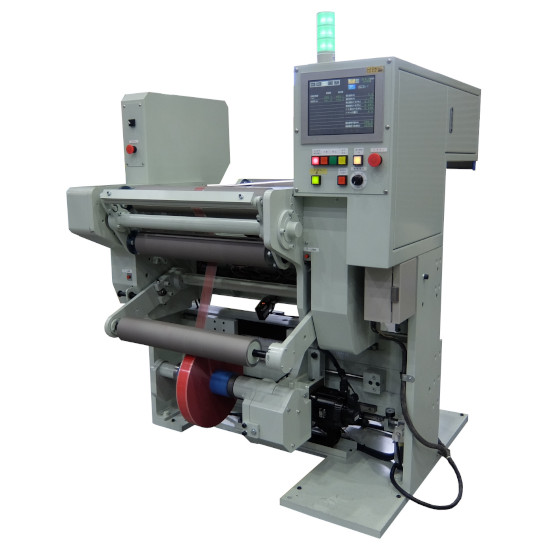

巻替検品機
両側シャフトレス チャッキング方式を採用し、片持ち軸のような軸タワミの影響をなくしました。
新開発のコアチャックにより、エアシャフトのように紙管が振れることが無く、高速運転を実現しました。
タッチロールは捻れを防止する強度を持ち、正確なタッチ圧制御が行えます。
ダンサーロールの変位をフィードバック制御することで、低い張力から安定した張力制御を実現しました。
フィルム幅： 40 ～ 500mm
最大径： φ600mm
コア径： 3吋紙管
設計速度： 400m/min
機械寸法： 1270W x 1415L x 1550H
資料ダウンロード
-
各種製品カタログ
９０°反転軸挿入リフターカタログ
９０°反転軸胴受けリフターカタログ
９０°反転吊り具カタログ
２点吊り式９０°反転吊り具
コアレス残紙巻取機
巻替検品機
出展者概要
- 主な会社取扱製品・技術・サービスなど
-
巻取り機械などの自動化機械の設計・開発
- 所在地
-
〒7990431 愛媛県四国中央市寒川町4765-46
- 連絡先
-
TEL 0896250102
FAX 0896251814
